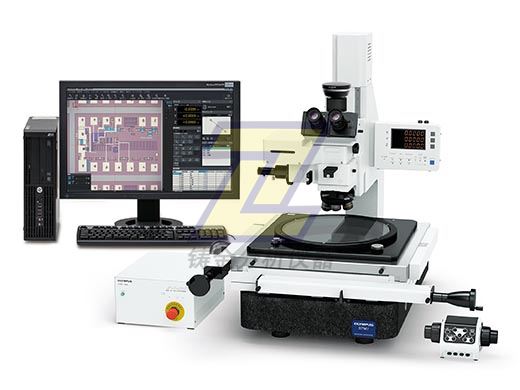

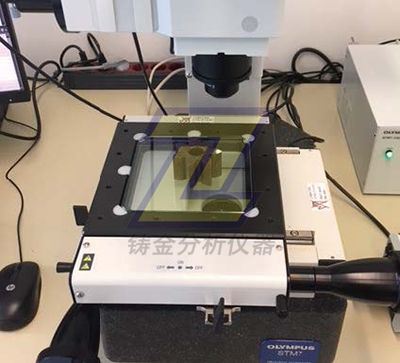

STM7工業測量顯微鏡
可按照個人需求進行測量的顯微鏡
無論樣品大小、簡單還是復雜，或執行測量的人員經驗如何，奧林巴斯STM7系列可提供較符合您需求的測量顯微鏡。
可靠的模塊化系統，五種配置讓您可以靈活選擇所需功能。
手動型號 STM7-SF
STM7-CS100載物臺：100 mm x 100 mm
手動型號 STM7-MF
STM7-CS200載物臺：200 mm x 200 mm
手動型號 STM7-LF
STM7-CS300載物臺：300 mm x 300 mm

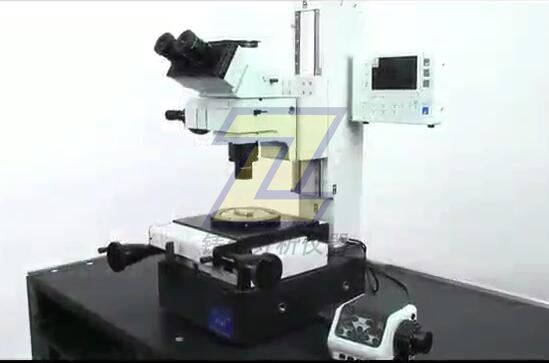

電動型號 STM7-MFA
STM7-CS200載物臺：200 mm x 200 mm
電動型號 STM7-LFA
STM7-CS300載物臺：300 mm x 300 mm
奧林巴斯的聚焦導航系統通過將圖案投影在視場范圍內，并由操作員確認上下圖案的重合情況，可為高度測量操作帶來高重現性。在常規目視觀察下進行高度測量時，即使是看上去非常清晰的已經完全合焦的圖像，也會出現微小誤差。但使用聚焦導航系統時，只需匹配標記便可進行測量，因此減少了操作員的主觀性對測量結果造成的影響。
|
奧林巴斯測量顯微鏡|STM7測量顯微鏡規格（手動型號）
|
|
|
手動型號
|
|
|
小型載物臺
|
中型載物臺
|
大型載物臺
|
|
顯微鏡主體
|
|
STM7-SF
|
STM7-MF
|
STM7-LF
|
|
聚焦
|
垂直移動范圍
|
175 mm
|
145 mm
|
|
Z大測量高度
|
120 mm（使用測量物鏡）
175 mm（使用金相物鏡）
|
90 mm（使用測量物鏡）
145 mm（使用金相物鏡）*1
|
|
Z軸測量分辨率
|
0.1 um
|
|
Z軸驅動方法
|
手動同軸微調焦/粗調焦旋鈕
|
|
照明
|
LED 照明
|
白色：用于反射光照明，綠色：用于透射光照明
|
|
觀察鏡筒
|
MM6-ETR正像三目鏡筒（100:0/0:100）
|
|
目鏡（F.N.22）
|
MM6-OCC10X（帶十字線）、MM6-OC10X
|
|
物鏡
|
BF（明場）
|
MM6C-KMAS
照明
|
|
U-5RES-ESD
物鏡轉換器
|
|
MPLFL5X、10X、LMPLFLN20X、50X、100X
金相物鏡
|
|
BF（明場）/DF（暗場）
|
MM6C-RLAS
照明
|
|
U-D5BDRES-ESD
物鏡轉換器
|
|
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD
金相物鏡
|
|
LED 裝置
|
白色（反射）
|
MM6-ILW
|
|
綠色（透射）
|
MM6-ILG
|
|
載物臺
|
|
STM7-CS100
|
STM7-CS200
|
STM7-CS300
|
|
測量范圍
|
X軸100 mm，Y軸100 mm
|
X軸200 mm，Y軸200 mm
|
X軸300 mm，Y軸300 mm
|
|
測量精度
（L：測量長度）
|
(3+2L/100) μm
|
(3+4L/200) μm
|
(3+6L/300) μm
|
|
精度保證重量
|
6 kg
|
10 kg
|
15 kg
|
|
計數器
|
|
STM7-DI
|
|
軸數
|
三軸
|
|
單位
|
毫米/微米/英寸/密耳
|
|
Z低分辨率
|
0.1 um
|
|
控制箱
|
STM7-CB
|
|
手控開關
|
STM7-HS
|
|
聚焦控制器
|
－
|
|
接口線纜
|
－
|
|
防振基座
|
－
|
STM7-VI
|
|
電源線纜
|
UYCP
|
|
尺寸（寬x深x高）mm
|
466 x 583 x 651
|
606 x 762 x 651
|
804 x 1024 x 686
|
|
重量
|
84 kg
|
152 kg
|
277 kg
|
|
功耗
|
100-120/220-240V - 50/60Hz
0.3A/0.2A
|
100-120/220-240V - 50/60Hz
0.3A/0.2A
|
100-120/220-240V - 50/60Hz
0.3A/0.2A
|
*1 使用大型鏡架STM7-LF/STM7-LFA時，可將高度為100 mm或以下的樣品放置在光軸后方180
mm或以上距離的地方。
奧林巴斯測量顯微鏡|STM7測量顯微鏡物鏡工作距離：
|
物鏡
|
1X
|
3X
|
5X
|
10X
|
20X
|
50X
|
100X
|
|
測量物鏡
|
MM6-OB系列
|
59.6
|
76.8
|
65.4
|
50.5
|
－
|
－
|
－
|
|
金相物鏡
|
MPLFLN系列
|
明場
|
－
|
－
|
20.0
|
11.0
|
3.1
|
1.0
|
1.0
|
|
LMPLFLN系列
|
長工作距離
|
－
|
－
|
22.5
|
21.0
|
12.0
|
10.6
|
3.4
|
|
MPLFLN-BD系列
|
明場/暗場
|
－
|
－
|
12.0
|
6.5
|
3.0
|
1.0
|
1.0
|
|
LMPLFLN-BD系列
|
明場/暗場，長工作距離
|
－
|
－
|
15.0
|
10.0
|
12.0
|
10.6
|
3.3
|

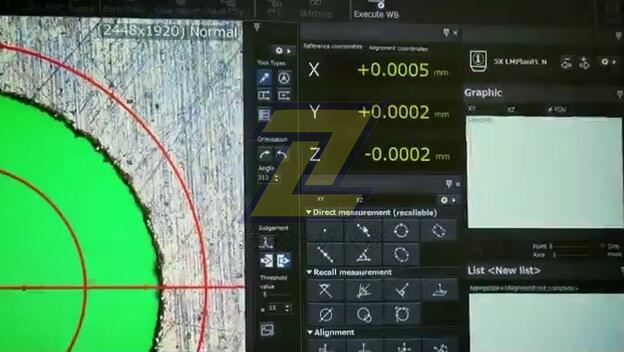

STM7-BSW系統要求
|
項目
|
|
CPU
|
對于STM7-CU相機，需要Intel Core i3處理器3 GHz或更高；對于DP23/DP28相機，需要Intel Core i5或同等或更GJI別處理器
|
|
內存
|
對于STM7-CU相機，為4 GB或更高；對于DP23/DP28相機，至少需要8 GB，建議16 GB
|
|
硬盤可用空間
|
安裝需要100 GB或更大硬盤空間，建議使用SSD硬盤以實現高速圖像采集
|
|
顯卡
|
支持分辨率1980 x 1080和32位色的顯卡
|
|
驅動器
|
DVD驅動器
|
|
PC輸入設備
|
2鍵鼠標（建議使用帶滾輪的3鍵鼠標）、鍵盤
|
|
操作系統
|
Microsoft Windows 10 Pro/Pro for
Workstations（64位）
|
|
網絡瀏覽器
|
Internet Explorer 11
|
* 還支持32位和64位Microsoft
Office 2013/2016/2019/2021/365 (SAC)。
|
奧林巴斯測量顯微鏡|STM7測量顯微鏡規格（電動型號）
|
|
|
電動型號
|
|
|
中型載物臺
|
大型載物臺
|
|
顯微鏡主體
|
|
STM7-MFA
|
STM7-LFA
|
|
聚焦
|
垂直移動范圍
|
175 mm
|
145 mm
|
|
Z大測量高度
|
120 mm（使用測量物鏡）
175 mm（使用金相物鏡）
|
90 mm（使用測量物鏡）
145 mm（使用金相物鏡）*1
|
|
Z軸測量分辨率
|
0.1 um
|
|
Z軸驅動方法
|
電動
聚焦按鈕：粗調移動速度8 mm/s（Z大值）
微調焦/粗調焦旋鈕：微調焦速度有4檔可供選擇（800 μm、400 μm、100 μm、50 μm）
|
|
照明
|
LED 照明
|
白色：用于反射光照明，綠色：用于透射光照明
|
|
觀察鏡筒
|
MM6-ETR正像三目鏡筒（100:0/0:100）
|
|
目鏡（F.N.22）
|
MM6-OCC10X（帶十字線）、MM6-OC10X
|
|
物鏡
|
BF（明場）
|
MM6C-KMAS
照明
|
|
U-5RES-ESD
物鏡轉換器
|
|
MPLFL5X、10X、LMPLFLN20X、50X、100X
金相物鏡
|
|
BF（明場）/DF（暗場）
|
MM6C-RLAS
照明
|
|
U-D5BDRES-ESD
物鏡轉換器
|
|
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD
金相物鏡
|
|
LED 裝置
|
白色（反射）
|
MM6-ILW
|
|
綠色（透射）
|
MM6-ILG
|
|
載物臺
|
|
STM7-CS200
|
STM7-CS300
|
|
測量范圍
|
X軸200 mm，Y軸200 mm
|
X軸300 mm，Y軸300 mm
|
|
測量精度
（L：測量長度）
|
(3+4L/200) μm
|
(3+6L/300) μm
|
|
精度保證重量
|
10 kg
|
15 kg
|
|
計數器
|
|
STM7-DI
|
|
軸數
|
三軸
|
|
單位
|
毫米/微米/英寸/密耳
|
|
Z低分辨率
|
0.1 um
|
|
控制箱
|
STM7-CBA
|
|
手控開關
|
－
|
|
聚焦控制器
|
STM7-MCZ
|
|
接口線纜
|
U-IFCBL200
|
U-IFCBL200
|
|
防振基座
|
STM7-VI
|
|
電源線纜
|
UYCP
|
|
尺寸（寬x深x高）mm
|
606 x 762 x 811
|
804 x 1024 x 844
|
|
重量
|
159 kg
|
284 kg
|
|
功耗
|
00-120/220-240V 50/60Hz 0.6A/0.35A
|
100-120/220-240V 50/60Hz 0.6A/0.35A
|
*1 使用大型鏡架STM7-LF/STM7-LFA時，可將高度為100 mm或以下的樣品放置在光軸后方180
mm或以上距離的地方。
奧林巴斯測量顯微鏡|STM7測量顯微鏡選件：
|
物鏡
|
測量物鏡
|
MM6-OB系列
（1X /3X /5X /10X）
|
|
聚焦導航器
|
聚焦導航器裝置
|
STM7-FN
|
|
綠光LED裝置
|
MM6-ILG
|
|
自動聚焦
|
自動對焦單元
|
STM7-AF
|
|
微分干涉對比度
|
用于反射光的U-DICR DIC插槽
|
U-DICR
|
|
軟件/相機*1
|
測量支持軟件
|
STM7-BSW
|
|
相機
|
DDUAN數碼相機
|
STM7-CU
|
|
ZDUAN數碼相機
|
DP23-CU
|
|
GDUAN數碼相機
|
DP28-CU
|
|
TV適配器
|
帶0.5倍鏡頭的C型相機接口觀察筒
|
U-TV0.5XC-3
|
|
帶0.35倍鏡頭的C型相機接口觀察筒
|
U-TV0/35XC-2
|
|
可旋轉載物臺
|
行程100 x 100 mm
|
STM7-RS100
|
|
行程200 x 200 mm
|
STM7-RS200
|
|
行程300 x 300 mm
|
STM7-RS300
|
|
ND濾鏡
|
ND濾鏡（透射率6%）
|
U-25ND6
|
|
ND濾鏡（透射率25%）
|
U-25ND25
|
|
微分干涉對比度
|
微分干涉對比度/偏振鏡
|
U-PO3
|
|
微分干涉對比度/檢偏鏡
|
U-AN360-3
|
|
軟件
|
MIA、EFI（可選軟件）
|
STM7-ASW-ME
|
|
腳踏開關
|
STM7-FS
|
|
電源裝置
|
MM6-ILPS-2
|
|
載物臺測微計
|
OB-M/OB-MM
|
*1 支持的相機因STM7-BSW版本而異。
1.3.3版或更早版本：STM7-CU
1.4.1版或更新版本：DP23/DP28
